假定安全岩盘厚度为3m，正洞开挖断面高9.5m，宽6.8m，开挖断面探测面积135.9m2，确定超长炮孔的孔数n为17孔。超长炮孔的布置，采用两循环交错向前方案，第一循环超前长炮孔17孔，中间5孔为水平孔，其余各孔以20°、40°角度外插;第二循环超前长炮孔17孔，中间6孔为水平孔，其余各孔以20°、40°角度外插，如图6-35所示，将这两个图合并得图6-36。

图6-35正洞每循环超长炮孔探测布置示意图

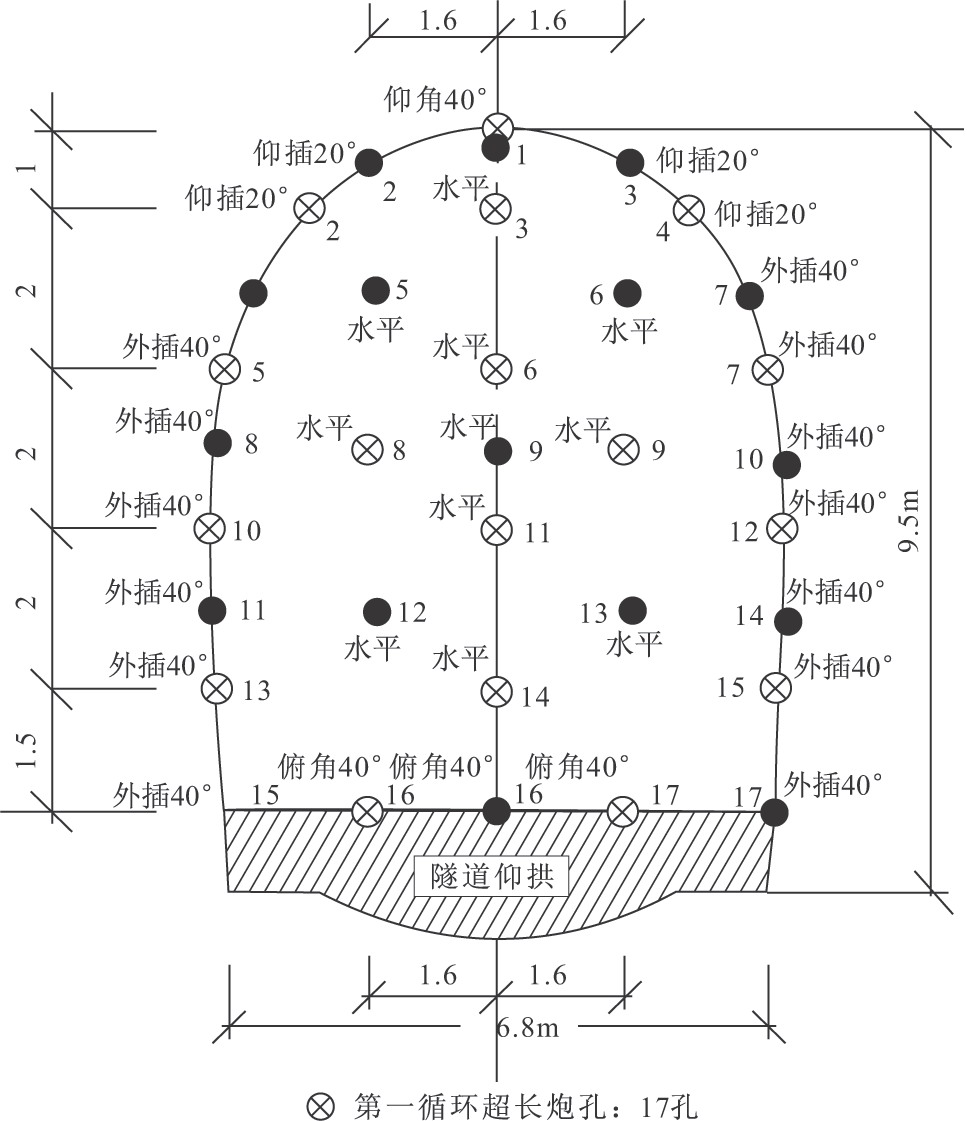

图6-36正洞超前长炮孔探测布置示意图
